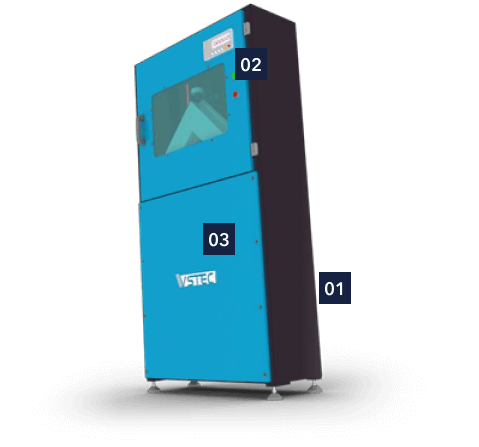

Корпус испытательного стенда
VSTEC BX-1000

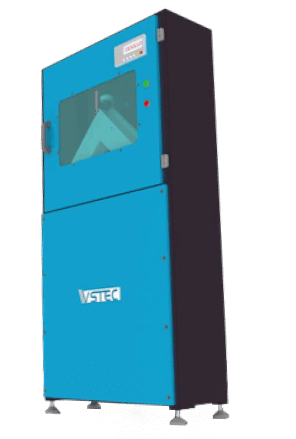

VSTEC BX-1000
испытательный стенд проверки прочности углового сварного соединения ПВХ профиля
Производительность VSTEC BX-1000 - 25,0 сварных угловых соединений в час
Применение:
VSTEC BX-1000 - испытательный стенд предназначен для проверки прочности сварного углового соединения ПВХ профиля.
Описание
Выполняемые операции
Комплектация
Характеристики и габариты
VSTEC BX-1000 - испытательный стенд предназначен для проверки прочности сварного углового соединения ПВХ профиля.
Значения разрушающих нагрузок при проведении проверки прочности сварных угловых соединений.
| Наименование свариваемого элемента | Значение разрушающей нагрузки,(Н), не менее |
| Створка оконного (балконного дверного) блока | 2 600,00 |
| Коробка оконного или дверного | 2 000,00 |
| Обвязка дверного полотна | 4 600,00 |
Результаты испытаний признают положительными, если значение разрушающей нагрузки при испытании каждого образца превышает значения контрольной нагрузки, установленные в технической документации изготовителя.
Производительность VSTEC ВХ-1000 -
25,0 сварных угловых соединений в час.
Сила воздействия на сварное угловое соединение от 2,0 кН до 20,0 кН.
Скорость передвижения нажимного пуансона - (50,0±5) мм/мин.
Погрешность измерения стенда - не более 2,0 %.
Габаритные параметры:
Высота - 1 570,0 мм, Ширина - 810,0 мм, Толщина - 360,0 мм. Вес -160,0 кг
Потребительские параметры:
Стандарт напряжения - 220,0 Вт, 50 Гц. Общая мощность - 0,08 Квт/0,5 А.
Корпус испытательного стенда
Динамометр электронный с кнопками управления
Актуатор
Работы по стенде VSTEC BX-1000 для испытаний сварного соединения производит один оператор стенда.
Основные функциональные обязанности оператора испытательного стенда - подготовить образцы угловых сварных соединений к испытаниям, установить на стенд, провести испытания образцов, зафиксировать результаты испытаний и передать полученную информацию в Отдел качества на предприятия.
Для проведения испытаций образцы профилей сваривают на оборудовании и по режимам, установленным в технологическом регламенте. Для испытаний используют три образца равносторонних угловых соединений, сваренных под углом (90±1)°. Сварные наплавы не удаляют.
Перед испытанием образцы выдерживают в течение не менее 3 часов. Свободные концы образцов отрезают под углом (45±1)° к их продольной оси.
Испытательный стенд оснащен приспособлением для установки образца, состоящим из опорной траверсы и двух передвижных опорных кареток с шарнирным креплением к траверсе.
Образец устанавливают на приспособление таким образом, чтобы свободные концы образца располагались на каретках, а продольная ось нагружающего пуансона и вершина образца углового соединения совпали между собой. Нейтральные оси сечения профиля должны располагаться над осями вращения испытательной каретки. В случае испытания профилей с асимметричным боковым профилем для достижения равномерного нагружения поперечного сечения образца используют контрпрофильные вставки и прокладки. Усилие на образец подают до его разрушения. Предельное значение нагрузки будет зафиксировано на дисплее.
Испытательная стенд VSTEC ВХ -1000, обеспечивает воздействие сил от 0,0 кН до 10,0 кН с погрешностью измерения не более 2%.
Скорость перемещения нажимного пуансона - (50±5) мм/мин.
Описание
Работы по стенде VSTEC BX-1000 для испытаний сварного соединения производит один оператор стенда.
Основные функциональные обязанности оператора испытательного стенда - подготовить образцы угловых сварных соединений к испытаниям, установить на стенд, провести испытания образцов, зафиксировать результаты испытаний и передать полученную информацию в Отдел качества на предприятия.
Для проведения испытаций образцы профилей сваривают на оборудовании и по режимам, установленным в технологическом регламенте. Для испытаний используют три образца равносторонних угловых соединений, сваренных под углом (90±1)°. Сварные наплавы не удаляют.
Перед испытанием образцы выдерживают в течение не менее 3 часов. Свободные концы образцов отрезают под углом (45±1)° к их продольной оси.
Испытательный стенд оснащен приспособлением для установки образца, состоящим из опорной траверсы и двух передвижных опорных кареток с шарнирным креплением к траверсе.
Образец устанавливают на приспособление таким образом, чтобы свободные концы образца располагались на каретках, а продольная ось нагружающего пуансона и вершина образца углового соединения совпали между собой. Нейтральные оси сечения профиля должны располагаться над осями вращения испытательной каретки. В случае испытания профилей с асимметричным боковым профилем для достижения равномерного нагружения поперечного сечения образца используют контрпрофильные вставки и прокладки. Усилие на образец подают до его разрушения. Предельное значение нагрузки будет зафиксировано на дисплее.
Испытательная стенд VSTEC ВХ -1000, обеспечивает воздействие сил от 0,0 кН до 10,0 кН с погрешностью измерения не более 2%.
Скорость перемещения нажимного пуансона - (50±5) мм/мин.
Выполняемые операции
VSTEC BX-1000 - испытательный стенд предназначен для проверки прочности сварного углового соединения ПВХ профиля.
Значения разрушающих нагрузок при проведении проверки прочности сварных угловых соединений.
| Наименование свариваемого элемента | Значение разрушающей нагрузки,(Н), не менее |
| Створка оконного (балконного дверного) блока | 2 600,00 |
| Коробка оконного или дверного | 2 000,00 |
| Обвязка дверного полотна | 4 600,00 |
Результаты испытаний признают положительными, если значение разрушающей нагрузки при испытании каждого образца превышает значения контрольной нагрузки, установленные в технической документации изготовителя.
Комплектация
Корпус испытательного стенда
Динамометр электронный с кнопками управления
Актуатор
Характеристики и габариты
Производительность VSTEC ВХ-1000 -
25,0 сварных угловых соединений в час.
Сила воздействия на сварное угловое соединение от 2,0 кН до 20,0 кН.
Скорость передвижения нажимного пуансона - (50,0±5) мм/мин.
Погрешность измерения стенда - не более 2,0 %.
Габаритные параметры:
Высота - 1 570,0 мм, Ширина - 810,0 мм, Толщина - 360,0 мм. Вес -160,0 кг
Потребительские параметры:
Стандарт напряжения - 220,0 Вт, 50 Гц. Общая мощность - 0,08 Квт/0,5 А.
Дополнительная информация
Программное обеспечение не требует специальных знаний для настройки и работы. Интерфейс рабочей программы написан на русском языке.
Программное обеспечение оборудования позволяет проводить: самодиагностику работоспособности оборудования (Diagnos), удаленную диагностику при возникновении неполадок, пошаговый режим проверки обработок (StepbyStep) и автоматически уведомляет о необходимости проведения ТО (XService).
Оборудование работает с выгрузками в открытом формате файла (.XML), что позволяет настроить работу с любой оконной программой, на которой работает ваше производство.
Программное обеспечение и алгоритмы работы оборудования постоянно дорабатываются, все обновления программного обеспечения покупатель оборудования получает по сети интернет бесплатно, не зависимо от года выпуска и покупки оборудования.
Оборудование можно приобрести в лизинг
